Respuesta rápida: una red de fibra óptica es la parte de la infraestructura que une los puntos principales de un edificio o un campus mediante hilos de vidrio, en lugar de cobre. En una empresa se usa como backbone, es decir, el troncal que conecta el cuarto de telecomunicaciones de cada piso o nave con el sitio principal.
Llevamos más de 18 años diseñando y certificando este tipo de troncales en México, en oficinas corporativas, plantas industriales, hospitales y escuelas.
El backbone es la columna vertebral, y nadie la ve
Si alguien te pide que le enseñes la red de la empresa, te va a llevar a ver los escritorios. Ahí está lo visible: las computadoras, los teléfonos y ese cable suelto que lleva dos años esperando que alguien decida qué hacer con él.
Pero todo eso cuelga de una estructura que casi nadie mira. El backbone es el tramo que une el rack de cada piso con el rack principal, y por él pasa absolutamente todo el tráfico del edificio. Cuando esa columna se satura, no falla un escritorio. Falla el piso completo, y la gente reporta el síntoma con la frase más difícil de diagnosticar del idioma: “está lento”.
| Nivel | Qué conecta | Medio habitual |
|---|---|---|
| Backbone o troncal | Sitio principal con el cuarto de cada piso o nave | Fibra óptica |
| Cableado horizontal | El rack del piso con cada nodo de trabajo | Cobre Cat6 o Cat6A |
| Área de trabajo | La roseta con el equipo del usuario | Patch cord de cobre |

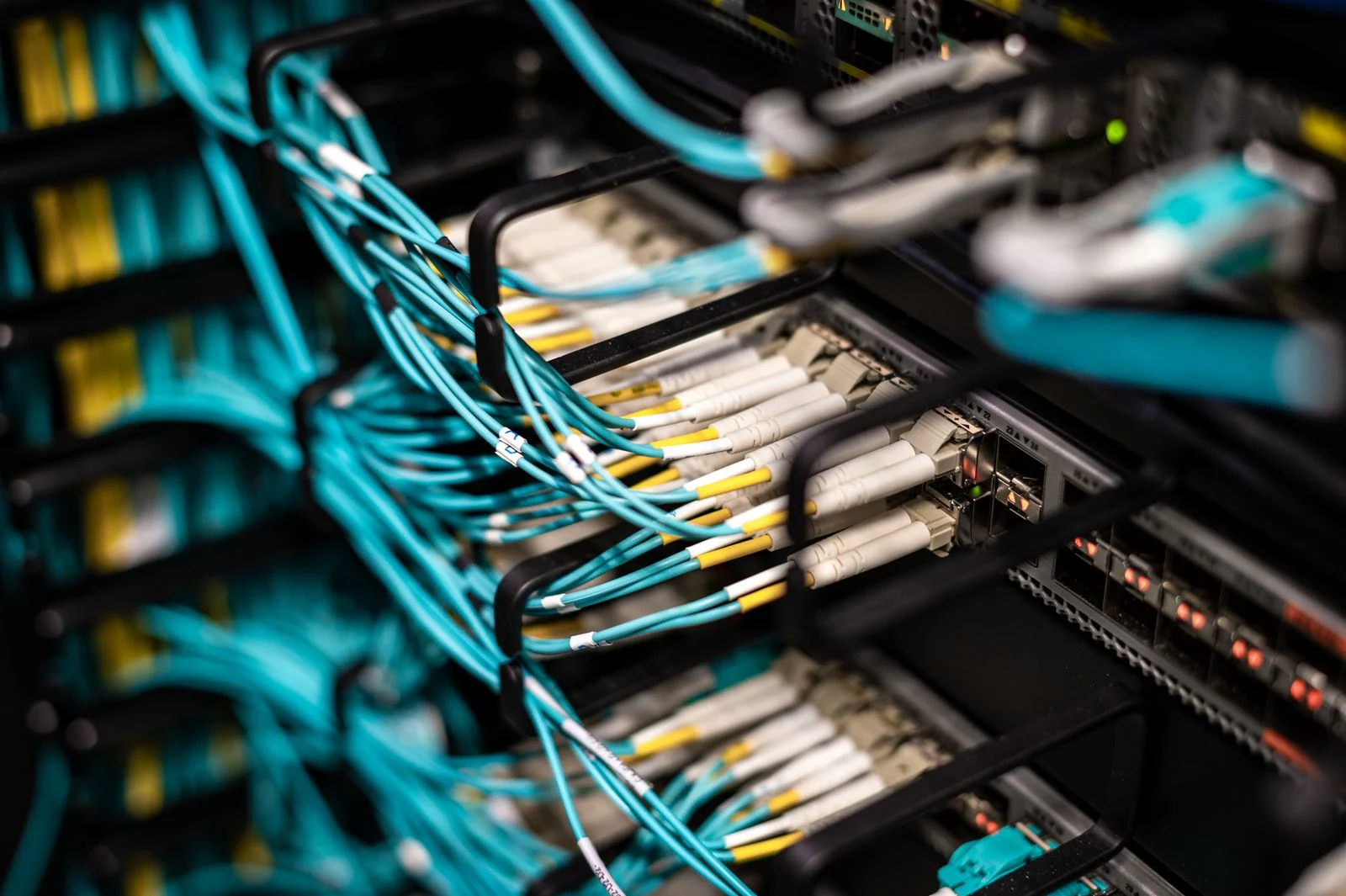

Por qué el troncal se hace con fibra
Por tres razones que se acumulan: la distancia entre cuartos suele pasar de 100 metros, el tráfico agregado de un piso completo es muy superior al de un escritorio, y los tramos verticales cruzan zonas con ruido eléctrico.
El cobre resuelve bien el último tramo hasta el usuario. Lo que no resuelve es cargar con todo el piso a la vez a lo largo de un edificio. La documentación general sobre redes de fibra coincide en ese reparto de funciones.
Cómo se dimensiona sin quedarse corto
La regla práctica es dejar más hilos de los que se necesitan hoy. Un cable de fibra de doce hilos cuesta muy poco más que uno de seis, y el ahorro desaparece el día que hay que volver a tender por la misma ruta.
Lo que sí hay que calcular con cuidado es la distancia real de cada tramo y el tipo de fibra que corresponde. Dentro de un edificio, entre pisos, normalmente toca fibra multimodo. Entre edificios separados por cientos de metros o kilómetros, el trabajo es de fibra monomodo, y eso cambia también los transceptores de los switches.
- Un cuarto de telecomunicaciones por piso, con su propio troncal al sitio principal.
- Hilos de reserva en cada tramo, no solo en el principal.
- Rutas distintas para los enlaces que no pueden caerse, cuando el edificio lo permite.
- Documentación de qué hilo va a dónde, hecha el mismo día de la instalación.

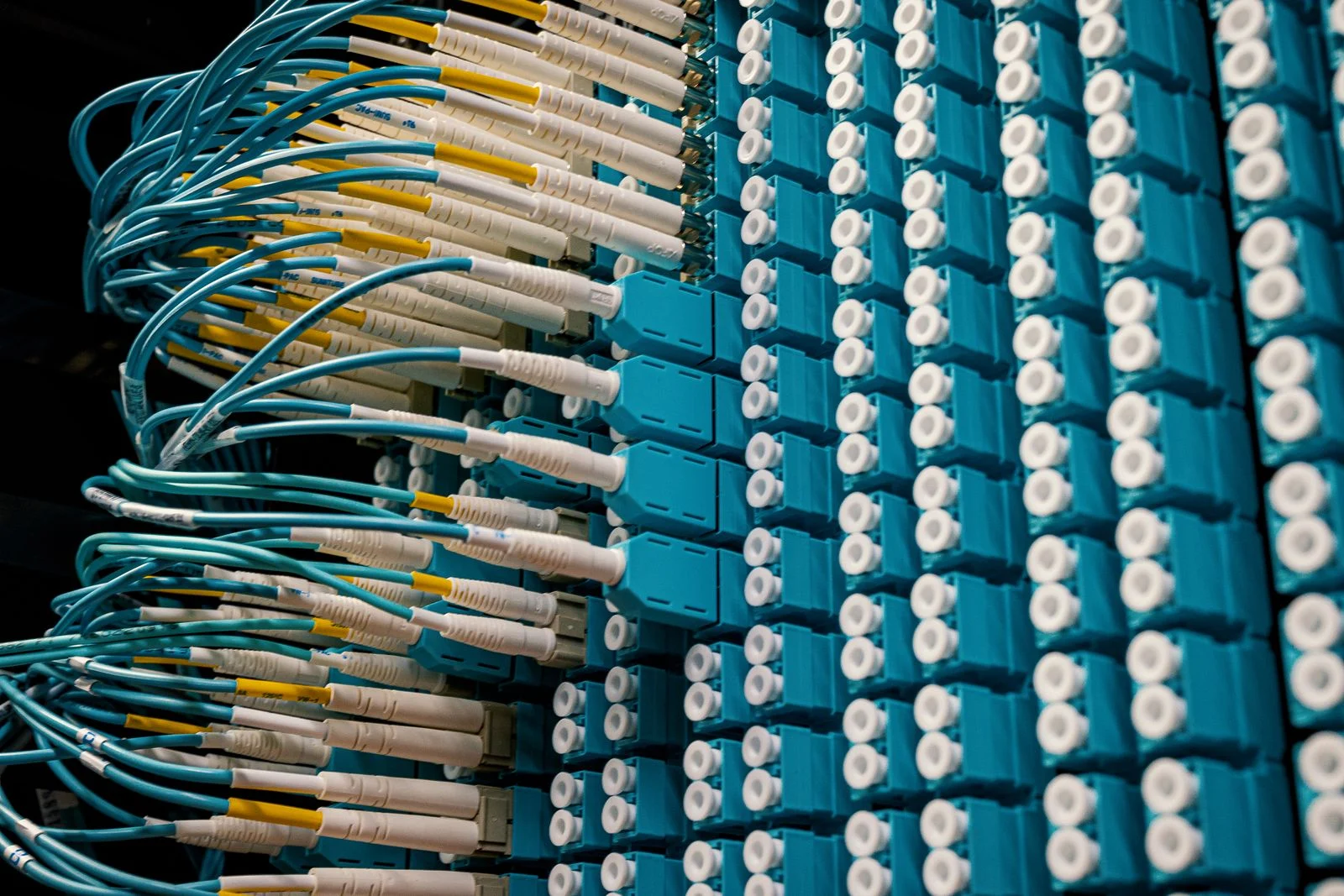

Lo que vemos en campo
El problema más común no es que falte fibra. Es que existe y nadie sabe qué hilo llega a dónde, porque la instalación se entregó sin documentación y la persona que la hizo ya no trabaja ahí.
Cuando eso pasa, cada cambio en el rack se vuelve una excavación arqueológica. Se desconecta un hilo para ver quién se queja, y se anota el resultado en una hoja que se va a perder también. Por eso entregamos mapa de conexiones y reporte de mediciones firmado en cada obra, y por eso la organización del rack forma parte del proyecto y no del acabado.
Un backbone sin documentar funciona igual de bien que uno documentado, hasta el primer día que algo cambia. Ese día la diferencia es de semanas.
Equipo técnico, Instalamos Tu Red
Preguntas frecuentes sobre redes de fibra óptica
¿Qué diferencia hay entre backbone y cableado horizontal?
El backbone une los cuartos de telecomunicaciones entre sí y con el sitio principal, normalmente con fibra. El cableado horizontal va desde el rack de cada piso hasta las rosetas de los usuarios, normalmente con cobre. Son dos subsistemas distintos con requisitos distintos.
¿Se puede hacer el backbone con cobre?
Se puede cuando las distancias son cortas y el tráfico agregado es bajo, por ejemplo en un edificio pequeño de dos niveles. En cuanto el tramo se acerca al límite de 100 metros o el piso concentra mucho tráfico, la fibra deja de ser una opción y pasa a ser lo indicado.
¿Cuántos hilos necesita un backbone?
Depende del número de enlaces activos previstos más la reserva. Cada enlace consume normalmente dos hilos, uno de transmisión y otro de recepción. A partir de ahí se suma reserva para crecimiento y para reemplazar cualquier hilo que se dañe, que es la parte que suele quedarse corta.
¿Hay que certificar el backbone?
Sí, y con mayor razón que el cableado horizontal, porque de él depende el edificio completo. La medición deja un valor de referencia con fecha que sirve para comparar el día que el enlace empiece a degradarse.
