Todos tenemos ese cajón en casa: el de los cables enredados que nadie se anima a abrir. Ahora imagina ese mismo cajón, pero del tamaño de tu oficina completa y con la responsabilidad de que el negocio no se caiga. Eso, exactamente, es lo que el cableado estructurado existe para evitar.
¿Qué es exactamente el cableado estructurado?
En pocas palabras: el cableado estructurado es un sistema estandarizado de cables, paneles y conectores, diseñado bajo la norma TIA/EIA-568, que hace correr voz, datos y video por la misma red de forma ordenada, documentada y fácil de mantener, en lugar de cables sueltos improvisados.

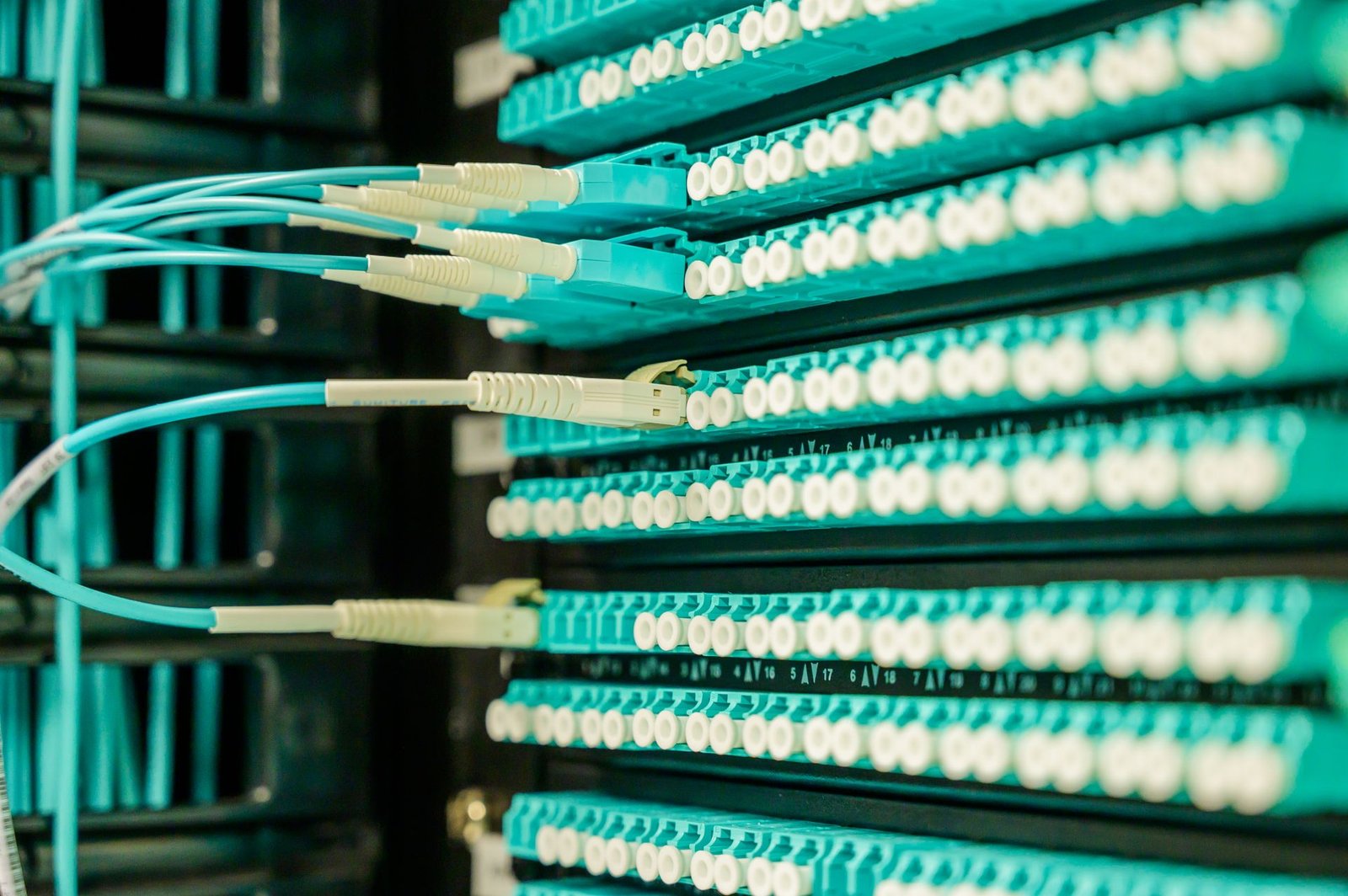

El cableado estructurado es un sistema de cables, conectores y paneles organizado bajo un estándar (en la mayoría de instalaciones comerciales, la norma TIA/EIA-568) que permite que voz, datos y video corran por la misma infraestructura de forma ordenada, documentada y fácil de mantener. En vez de cables sueltos conectados directamente entre equipos (así nace el cajón del que hablábamos arriba, pero a escala industrial), cada punto de red termina en un patch panel dentro de un cuarto de telecomunicaciones, listo para conectarse a cualquier dispositivo sin volver a tender cable.
Los 6 subsistemas de una red estructurada
El estándar TIA/EIA-568 divide la instalación en seis partes que trabajan juntas:
| Subsistema | Qué hace |
|---|---|
| Área de trabajo | el cable y faceplate que llegan hasta tu escritorio o equipo. |
| Cableado horizontal | el tendido que conecta cada área de trabajo con el cuarto de telecomunicaciones más cercano. |
| Cuarto de telecomunicaciones | donde viven los patch panels y switches de cada piso o zona. |
| Cableado backbone o vertical | conecta los distintos cuartos de telecomunicaciones entre sí y con el cuarto de equipos. |
| Cuarto de equipos | alberga los servidores, el core de red y las conexiones externas. |
| Entrada de servicio | el punto donde el proveedor de internet entrega la conexión al edificio. |
Por qué migrar de cableado improvisado a un sistema certificado
Sabemos lo que estás pensando: “mi cableado actual funciona, más o menos”. Ese “más o menos” sale carísimo justo cuando se cae la red a media videollamada con un cliente importante. Esto es lo que realmente ganas al certificar:
| Aspecto | Cableado improvisado | Cableado estructurado |
|---|---|---|
| Documentación | Nadie sabe qué cable va a dónde | Cada punto etiquetado y documentado |
| Mantenimiento | Hay que adivinar y desconectar para probar | Diagnóstico rápido por etiqueta y panel |
| Escalabilidad | Cada cambio implica tender cable nuevo | Agregar un equipo toma minutos |
| Certificación | Sin garantía de rendimiento | Certificado por nodo con equipo Fluke |
- Cada punto de red queda etiquetado y documentado, así que cualquier técnico puede dar mantenimiento sin adivinar qué cable va a dónde.
- El desempeño se certifica por nodo con un equipo Fluke, con reporte firmado como respaldo.
- Agregar un equipo nuevo o mover una estación de trabajo toma minutos, no una tarde completa de cableado nuevo.
- Se reduce la interferencia y las caídas de red que genera un cableado sin categoría o mal etiquetado.
Casi siempre nos llaman después de una mudanza de oficina o una ampliación, cuando el cableado “que ya estaba” decide jubilarse justo el peor día posible.
Equipo técnico, Instalamos Tu Red
Señales de que tu oficina necesita una actualización
- Los cables corren visibles por el piso o enredados detrás de los escritorios.
- Nadie sabe con certeza qué cable del patch panel corresponde a qué oficina.
- La velocidad de red baja cuando se conectan varios equipos al mismo tiempo.
- El cableado tiene más de 10 años o nunca fue certificado.
- Ya le pusiste nombre propio a alguno de los cables porque perdiste la cuenta de cuál es cuál.
Si después de leer esto sospechas que tu categoría de cable no es la adecuada, tenemos la comparación completa en Cat6, Cat6A o fibra óptica. Y si ya estás listo para ver cómo se hace una instalación de principio a fin, aquí está el proceso paso a paso. Y si quieres ver todo lo que incluye el servicio completo, visita nuestra página de cableado estructurado.
Preguntas frecuentes sobre cableado estructurado
¿Cuánto cuesta instalar cableado estructurado en una oficina?
Depende del número de puntos de red, la categoría de cable que elijas (Cat6, Cat6A o fibra) y el tamaño del inmueble. La única forma de dar un precio real es con un levantamiento en sitio, por eso nuestra cotización siempre es personalizada y sin costo.
¿Cada cuánto hay que recertificar el cableado estructurado?
Si quedó bien certificado desde el inicio, no necesita recertificarse por calendario. Vale la pena revisarlo si cambias de proveedor de internet, remodelas la oficina o empiezas a notar caídas de velocidad sin explicación aparente.
¿El cableado estructurado también mejora mi WiFi?
Sí. Los puntos de acceso WiFi se conectan a la red a través del mismo cableado estructurado, así que una señal inalámbrica estable depende, en gran parte, de tener un buen cableado detrás trabajando en silencio todo el día.
¿Cuál es la diferencia entre cableado estructurado y cableado convencional?
El cableado convencional conecta equipos directamente, sin estándar ni documentación. El cableado estructurado sigue la norma TIA/EIA-568, queda etiquetado y certificado, y se puede escalar agregando equipos sin rehacer toda la instalación.
