Código de colores RJ45: T568A, T568B y cómo ponchar un cable de red

Materiales y normas

Respuesta rápida: el orden de colores de un cable de red RJ45 con la norma T568B es blanco-naranja, naranja, blanco-verde, azul, blanco-azul, verde, blanco-café y café, del pin 1 al 8. La norma T568A solo intercambia el par naranja con el verde. Si los dos extremos usan la misma norma, el cable es directo.

Llevamos más de 18 años ponchando, conectando y certificando este cable en oficinas y plantas de México. Lo que sigue es el orden exacto y los errores que más vemos cuando un cable “ya quedó” y no pasa la prueba.

1. Orden de colores RJ45: T568A y T568B
2. ¿Norma A o norma B?
3. Cable directo y cable cruzado
4. Cómo ponchar un cable RJ45 paso a paso
5. Errores que hacen fallar un cable
6. El color de la cubierta
7. Lo que vemos en campo
8. Preguntas frecuentes

Ocho hilos, dos normas y un acordeón pegado con cinta

En casi todos los sites que visitamos hay una hojita pegada en la pared del rack con el orden de colores. Está impresa, a veces enmicada, y siempre tiene una esquina levantada. Nadie sabe quién la puso. Todos la consultan con la misma cara con la que uno revisa el acordeón antes del examen.

Y tiene sentido, porque el orden no es intuitivo. Son ocho hilos, cuatro con color entero y cuatro blancos con raya, y a simple vista el blanco-verde y el blanco-azul se parecen bastante, sobre todo con la luz de un plafón.

Vamos a dejar el acordeón aquí, en una tabla, para que la hojita del rack por fin pueda jubilarse.

Orden de colores RJ45: tabla de T568A y T568B

La norma ANSI/TIA-568 define dos órdenes para conectar los ocho hilos al conector RJ45: T568A y T568B. Los dos usan los mismos cuatro pares y rinden igual. La única diferencia es que el par naranja y el par verde cambian de lugar, en los pines 1, 2, 3 y 6.

Los colores por pin salen de la propia norma TIA-568. La última columna explica por qué a veces un cable mal ponchado “funciona”: 10BASE-T y 100BASE-TX solo usan los pines 1, 2, 3 y 6, mientras que un enlace gigabit usa los cuatro pares a la vez. Un cable con el par café mal puesto navega a 100 megas y se niega rotundamente a llegar a mil, como un empleado que cumple su horario exacto y ni un minuto más.

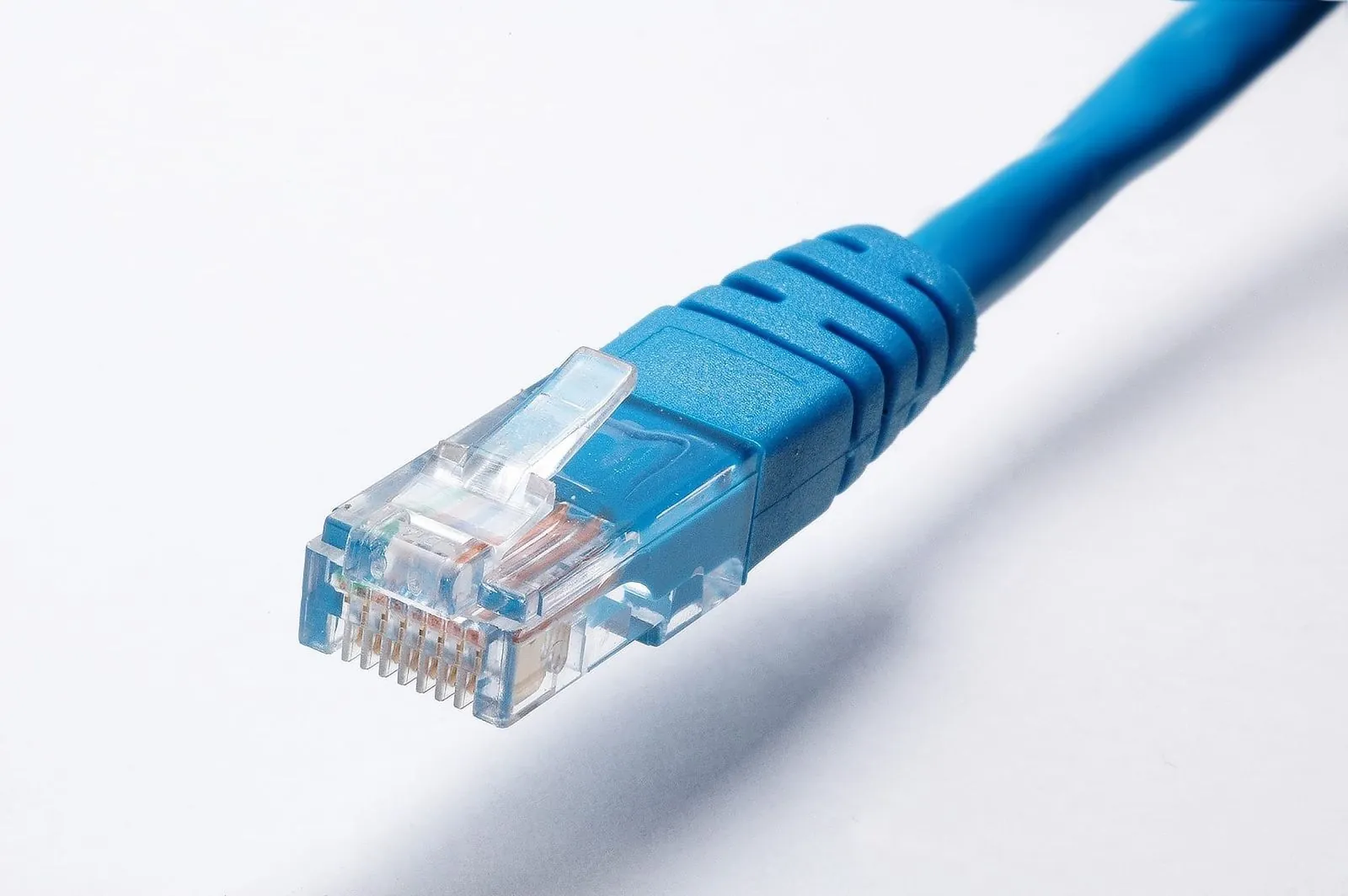

Para leer el diagrama, sostén el conector con los contactos dorados hacia ti y la pestaña hacia abajo. El pin 1 queda a la izquierda. Si lo volteas, todo se invierte, y ese es el origen de muchos cables que nos llegan con el orden “correcto pero al revés”.

¿Norma A o norma B? Cuál usar en tu oficina

Las dos funcionan exactamente igual. Lo único que importa es usar la misma norma en los dos extremos del cable y en toda la instalación. La TIA recomienda T568A para el cableado horizontal y el gobierno de Estados Unidos la exige en sus contratos, pero T568B sigue siendo muy común por costumbre.

Eso no lo decimos nosotros, lo dice la norma misma: muchas organizaciones siguen usando T568B por inercia. Es el mismo motivo por el que hay oficinas que siguen mandando el reporte por fax “porque así se ha hecho siempre”.

Nuestra postura: en un edificio que ya tiene cableado, se respeta la norma que ya está. En una obra nueva, cualquiera de las dos sirve, siempre que quede escrita en la memoria técnica y la use todo el equipo. Lo que no puede pasar es que cada técnico ponche con la que aprendió en su primer trabajo.

Cable directo y cable cruzado: cuál necesitas hoy

Un cable directo usa la misma norma en los dos extremos y es el que se usa prácticamente siempre. Un cable cruzado lleva T568A en una punta y T568B en la otra. Servía para conectar dos equipos iguales, como dos computadoras, en redes viejas de 10 y 100 megas.

El cruzado se volvió pieza de museo por dos razones. La primera: la función Auto MDI-X detecta el tipo de cable y se ajusta sola, así que cualquiera de los dos funciona.

La segunda razón: en gigabit los cuatro pares transmiten y reciben a la vez, así que el cable cruzado nunca hace falta. Si encuentras uno en un cajón, trátalo con respeto. Tiene más años de servicio que muchos de nosotros.

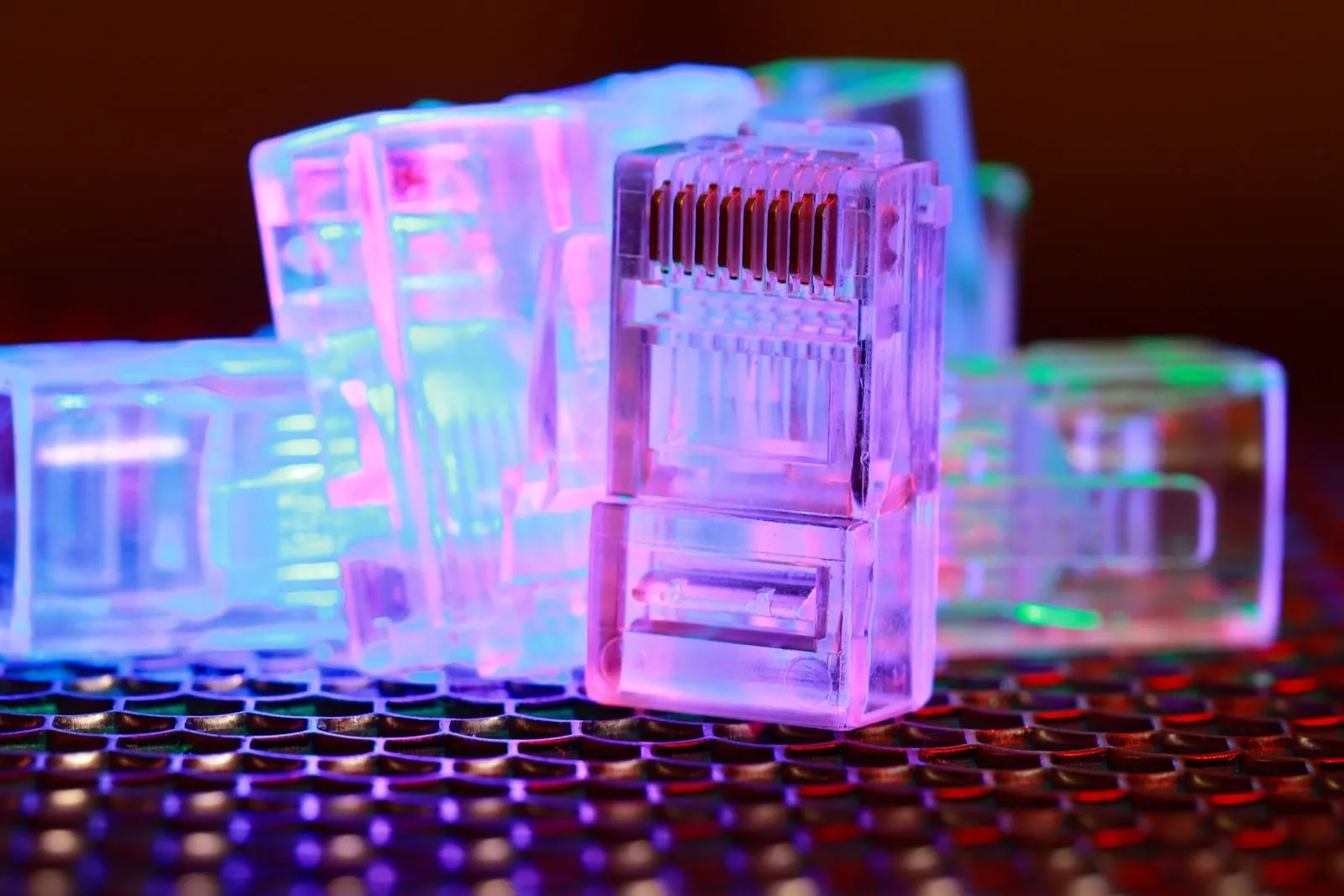

Cómo ponchar un cable RJ45 paso a paso

Para ponchar un cable RJ45 se retira la cubierta, se destrenzan los pares lo mínimo, se acomodan los ocho hilos en el orden de la norma, se cortan parejos, se meten hasta el fondo del conector y se aprietan con la ponchadora. Después se prueba con un tester antes de darlo por bueno.

1. Quita la cubierta con cuidado de no mellar el aislamiento de los hilos. Un hilo lastimado hoy es una falla intermitente dentro de seis meses.
2. Destrenza lo mínimo. La norma permite un máximo de 13 milímetros sin trenzar desde el final de la cubierta. El trenzado es lo que cancela el ruido entre pares, y cada milímetro de más lo va desarmando.
3. Acomoda los ocho hilos en el orden de la tabla, planos y paralelos, como si fueran a salir en una foto de graduación.
4. Córtalos parejos con la navaja de la ponchadora, dejando la longitud justa para que la cubierta quede dentro del conector.
5. Mete los hilos hasta el fondo. A través del plástico transparente tienes que ver las ocho puntas tocando el frente del conector.
6. Poncha con un solo apretón firme, y revisa que la pestaña de la cubierta quede prensada.
7. Prueba el cable con un tester antes de instalarlo. Si no lo pruebas, lo pruebas después, en la oficina de alguien, con prisa.

Todo esto aplica igual para Cat5e, Cat6 y Cat6A: el orden de colores es el mismo en las tres categorías. Lo que cambia es el conector, porque el cable más grueso de Cat6 y Cat6A pide plugs hechos para ese calibre. Si tienes dudas de qué categoría tienes, en tipos de cable UTP, FTP y STP lo explicamos a detalle.

Una aclaración que ahorra discusiones: un tester de continuidad solo confirma que cada hilo llega a su pin. No mide si el cable aguanta la velocidad. Eso lo hace una certificación Fluke por nodo, que mide atenuación, diafonía y longitud contra la norma.

Errores que hacen fallar un cable ponchado

Los errores más comunes al ponchar un RJ45 son destrenzar de más, acomodar los pares en el orden equivocado, voltear el conector, usar plugs para otro tipo de cable y doblar el cable demasiado cerca de la conexión. Casi todos pasan el tester de continuidad y fallan la certificación.

• Par dividido. Los ocho colores están en su pin, pero los hilos de un mismo par no quedaron juntos. El tester de continuidad lo aprueba con una sonrisa y la certificación lo reprueba por diafonía. Es el error más traicionero de la lista, porque se ve perfecto.
• Destrenzado de más. Pasarse de los 13 milímetros es como quitarle el aislante térmico a una hielera y sorprenderse de que las cervezas lleguen tibias.
• Conector volteado. El orden está bien, pero leído al revés. Funciona si los dos extremos están igual de volteados, que es la peor noticia posible porque nadie lo detecta.
• Plug equivocado. Los conectores para cable sólido y para cable flexible no son iguales. Uno equivocado muerde mal el cobre y el contacto se afloja con el tiempo.
• Curvas cerradas. El cable UTP no debe doblarse con un radio menor a 4 veces su diámetro. Un cable doblado como clip para sostener una etiqueta ya no es el mismo cable.

El color de la cubierta no significa nada oficial

El color por fuera del cable no está normalizado: no existe un código de color universal para la cubierta de los cables Ethernet. El azul, el gris o el amarillo no cambian la velocidad. Cada empresa decide qué significa cada color para organizar su rack.

Lo útil es inventar tu propia regla y respetarla. Por ejemplo, azul para computadoras, amarillo para cámaras con PoE y rojo para lo que no se desconecta nunca. La regla funciona hasta el día en que se acaba el cable azul y alguien decide que “el verde es casi azul”. Ese día conviene tener el plano de red a la mano.

Lo que vemos en campo

Lo primero, y lo más común, es la instalación de dos normas. Las rosetas de un piso están en T568B, el patch panel está en T568A, y alguien lo resolvió haciendo patch cords “especiales” para que todo cuadre. La red enciende. El acordeón del rack, que era la única fuente de verdad, ahora tiene tres versiones pegadas una encima de otra, y la de hasta arriba tiene una flecha dibujada a pluma que dice “ESTE NO”.

Lo segundo son los patch cords hechos a mano en el site, con un rollo de cable sólido que sobró de la obra. Funcionan el primer mes. El cable sólido no está hecho para doblarse cada vez que alguien mueve un equipo, y los hilos se terminan quebrando dentro del conector, justo donde nadie puede verlos.

Lo tercero es el orden correcto con el par dividido, que llega a nosotros como “la red está lenta en el segundo piso”. En nuestras obras cada nodo pasa por certificación con equipo Fluke antes de entregarse, precisamente para que ninguno de estos tres casos llegue a la oficina del cliente. El acordeón se queda en la pared, pero ya como pieza decorativa.

Preguntas frecuentes sobre los colores del cable de red

¿Cuál es el orden de colores del cable de red norma B?

Del pin 1 al 8: blanco-naranja, naranja, blanco-verde, azul, blanco-azul, verde, blanco-café y café. Se cuenta con el conector visto de frente, los contactos hacia ti y la pestaña hacia abajo.

¿Qué pasa si ponché un extremo en norma A y el otro en norma B?

Hiciste un cable cruzado. Con equipos actuales normalmente funciona igual, porque se ajustan solos, pero no es un cable directo y no debe usarse en una instalación de cableado estructurado. Lo correcto es repetir un extremo con la misma norma que el otro.

¿El orden de colores cambia entre Cat5e, Cat6 y Cat6A?

No. Las tres categorías usan el mismo orden T568A o T568B. Lo que cambia es el conector, porque el cable de Cat6 y Cat6A es más grueso y necesita plugs diseñados para ese calibre.

¿Qué es un cable de red directo?

Es un cable con la misma norma en los dos extremos, A-A o B-B. Es el que se usa para conectar computadoras, switches, access points y cámaras, y el que se instala en cualquier red de oficina.
