Respuesta rápida: Power over Ethernet, o PoE, es la tecnología que manda electricidad y datos por el mismo cable de red. Así una cámara, un access point o un teléfono IP funcionan sin contacto eléctrico cerca: el switch los alimenta desde el rack, hasta 100 metros de distancia, con 15.4, 30, 60 o 90 watts por puerto según la norma.

Llevamos más de 18 años tendiendo el cable por donde viaja esa corriente. PoE es la razón por la que hoy una cámara se instala en el techo de una bodega sin llamar al electricista, y también la razón por la que un cable mal elegido se calienta de más.

1. Qué es PoE y cómo funciona
2. Cuánta potencia da cada norma
3. Para qué sirve: equipos que se alimentan por PoE
4. Switch PoE, inyector, splitter y extensor
5. El cable importa: calor, calibre y distancia
6. Lo que vemos en campo
7. Preguntas frecuentes

El milagro de no tener que llamar al electricista

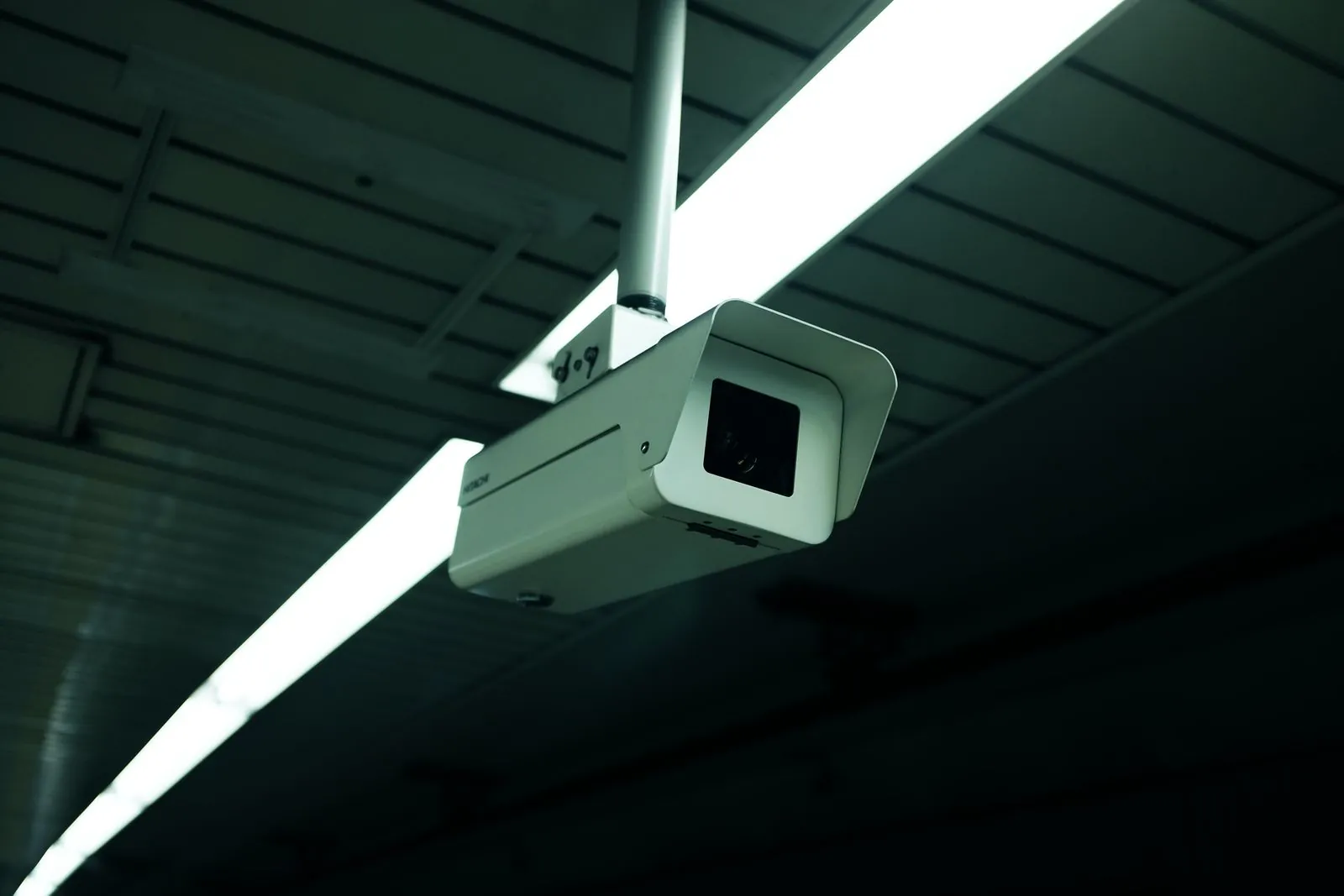

Hay una conversación que se repite en toda obra. Alguien señala el techo, a seis metros de altura, en el punto donde debe ir la cámara, y pregunta dónde está el contacto más cercano. La respuesta honesta suele ser: en otro piso.

Antes, esa pregunta significaba abrir muro, meter tubería eléctrica, mandar traer al electricista y descubrir que el interruptor de esa zona ya venía saturado desde 2014. Hoy significa jalar un cable de red y ya.

Eso es PoE. Es de esas tecnologías que resuelven tan bien un problema que la gente olvida que el problema existía, como el cierre automático de la tapa del baño o el corrector de ortografía.

Qué es PoE y cómo funciona

PoE es un estándar del IEEE que permite enviar corriente continua por los mismos pares de cobre que llevan los datos. El equipo que entrega la energía se llama PSE, casi siempre un switch PoE, y el que la recibe se llama PD, como una cámara o un access point. Antes de energizar, los dos negocian cuánta potencia hace falta.

Esa negociación es la parte elegante. El switch no manda corriente a lo bruto: primero pregunta, confirma que del otro lado hay un equipo compatible y recién entonces energiza el puerto. Por eso puedes conectar una laptop a un puerto PoE sin que pase absolutamente nada. El voltaje que entrega el switch va de 44 a 57 volts según el tipo, que es corriente continua de bajo voltaje, no los 127 volts del contacto de la pared.

La corriente puede viajar por dos pares o por los cuatro. Los tipos 3 y 4 entregan potencia sobre los cuatro pares al mismo tiempo que los datos, y ahí es donde aparecen los 60 y los 90 watts. Es el mismo cable haciendo dos trabajos, como esa persona en toda oficina que contesta el teléfono, arregla la impresora y además tiene un puesto oficial que nadie recuerda.

Cuánta potencia da cada norma de PoE

Cada norma de PoE define cuánta potencia entrega el switch en el puerto y cuánta llega al equipo, porque una parte se pierde en el camino. Del 802.3af original, con 15.4 watts, se pasó al 802.3bt tipo 4, con 90 watts por puerto. La diferencia entre las dos columnas es lo que se queda calentando el cable.

Los valores son los de la norma IEEE de PoE, y Fluke Networks los resume igual. Dentro de cada tipo hay además clases, de la 0 a la 8, que es como el equipo le dice al switch cuánto va a pedir. Una clase 1 pide menos de 4 watts. Una clase 8, más de 70.

Y aquí conviene repetir la advertencia que ya hicimos en la guía de switches: un switch de 24 puertos PoE+ no entrega 30 watts en los 24 puertos a la vez. Tiene un presupuesto total que se reparte, y ese número está en la ficha técnica, en letra más chica que el “24 puertos PoE+” de la caja.

Si necesitas la cuenta completa de cuántos watts te alcanzan, la desarmamos en qué es un switch de red y cómo elegirlo, con ejemplo numérico incluido.

Para qué sirve PoE: los equipos que se alimentan así

PoE alimenta los equipos que viven donde no hay contactos eléctricos: cámaras IP en techos y fachadas, access points de wifi en plafones, teléfonos IP de escritorio, controles de acceso en puertas, relojes checadores, bocinas de voceo e incluso iluminación LED en instalaciones nuevas. Todos reciben datos y corriente por el mismo cable.

• Cámaras IP. El caso más común en México. Una cámara fija normalmente cabe en PoE clase 3. Una cámara con motor, calefactor o reflector infrarrojo grande pide PoE+ o más.
• Access points. Los modelos de gama alta ya piden PoE+ o superior. En qué es un access point explicamos cuántos necesita una oficina.
• Teléfonos IP. Los que menos consumen, y los que más agradecen no tener un eliminador por escritorio.
• Control de acceso y checadores. Van en muro, junto a la puerta, donde meter un contacto es obra.
• Bocinas de voceo y pantallas. Aquí ya hablamos de los 60 y 90 watts del 802.3bt.

Lo bonito del asunto es que todos esos equipos cuelgan del mismo rack. Lo menos bonito es que todos dependen del mismo rack, así que ese gabinete pasa de ser “donde están los cables” a ser el lugar donde vive media empresa. Un UPS ahí adentro deja de ser lujo.

Switch PoE, inyector, splitter y extensor

Un switch PoE alimenta todos sus puertos y es la opción correcta en una instalación nueva. Un inyector agrega PoE a un solo cable cuando el switch no lo trae. Un splitter hace lo contrario: separa datos y corriente para alimentar un equipo que no entiende PoE. Un extensor repite la señal y la corriente para pasar de los 100 metros.

El inyector es la solución de emergencia perfecta y el problema de mañana. Funciona igual de bien que el switch, pero vive en el suelo, junto al rack, conectado a un multicontacto, y con el tiempo se le une un segundo inyector, luego un tercero, y un día alguien desconecta ese multicontacto para cargar el celular y tres cámaras se van a dormir.

Ojo con el PoE pasivo. Es el primo barato: manda voltaje todo el tiempo, sin preguntar ni negociar nada. Si el equipo del otro lado no espera ese voltaje, el equipo se daña. No es compatible con las normas IEEE aunque el conector sea idéntico, y el conector idéntico es justo lo que hace que alguien lo conecte a lo que no debe.

El cable importa: calor, calibre y distancia

PoE viaja por el mismo cable de red y respeta el mismo límite de 100 metros. Lo que cambia es que ahora ese cable lleva corriente, y la corriente calienta. En manojos grandes, los cables del centro se calientan más, y el calor aumenta la pérdida de señal.

Fluke Networks lo explica claro: entre más grande el manojo y más delgado el calibre, más se calientan los cables. Su regla práctica es no pasar de 24 cables por manojo con cable calibre 24 AWG o mayor. Es la misma lógica de los tamales al vapor: el de en medio siempre sale más caliente.

• Categoría. Para instalaciones nuevas que van a llevar PoE, la guía TSB-184-A recomienda Cat6A o superior.
• Cobre de verdad. El cable CCA, de aluminio con baño de cobre, es el que más falla con PoE porque se calienta más. Lo explicamos en tipos de cable UTP, FTP y STP.
• Manojos. Menos cables por atado y nada de amarrarlos como ramo de novia.
• Distancia. Los mismos 100 metros del canal que fija la norma ANSI/TIA-568. Más allá, extensor o fibra.
• Ponchado. Un contacto flojo con corriente encima calienta el conector. El orden de colores y el ponchado importan más aquí que en un cable de datos normal.

Y todo esto se comprueba midiendo. Los certificadores de campo actuales revisan también la entrega de PoE en el enlace, así que el reporte dice si el cable soporta lo que le vas a colgar. En nuestras obras eso va incluido en la certificación Fluke por nodo.

Lo que vemos en campo

Lo primero es el presupuesto PoE agotado. Llegan cámaras nuevas, se conectan al switch que ya estaba, y las últimas en encender empiezan a reiniciarse solas. Nadie sospecha del switch porque el switch se ve bien: sus luces siguen parpadeando con total tranquilidad, como quien no se entera del incendio.

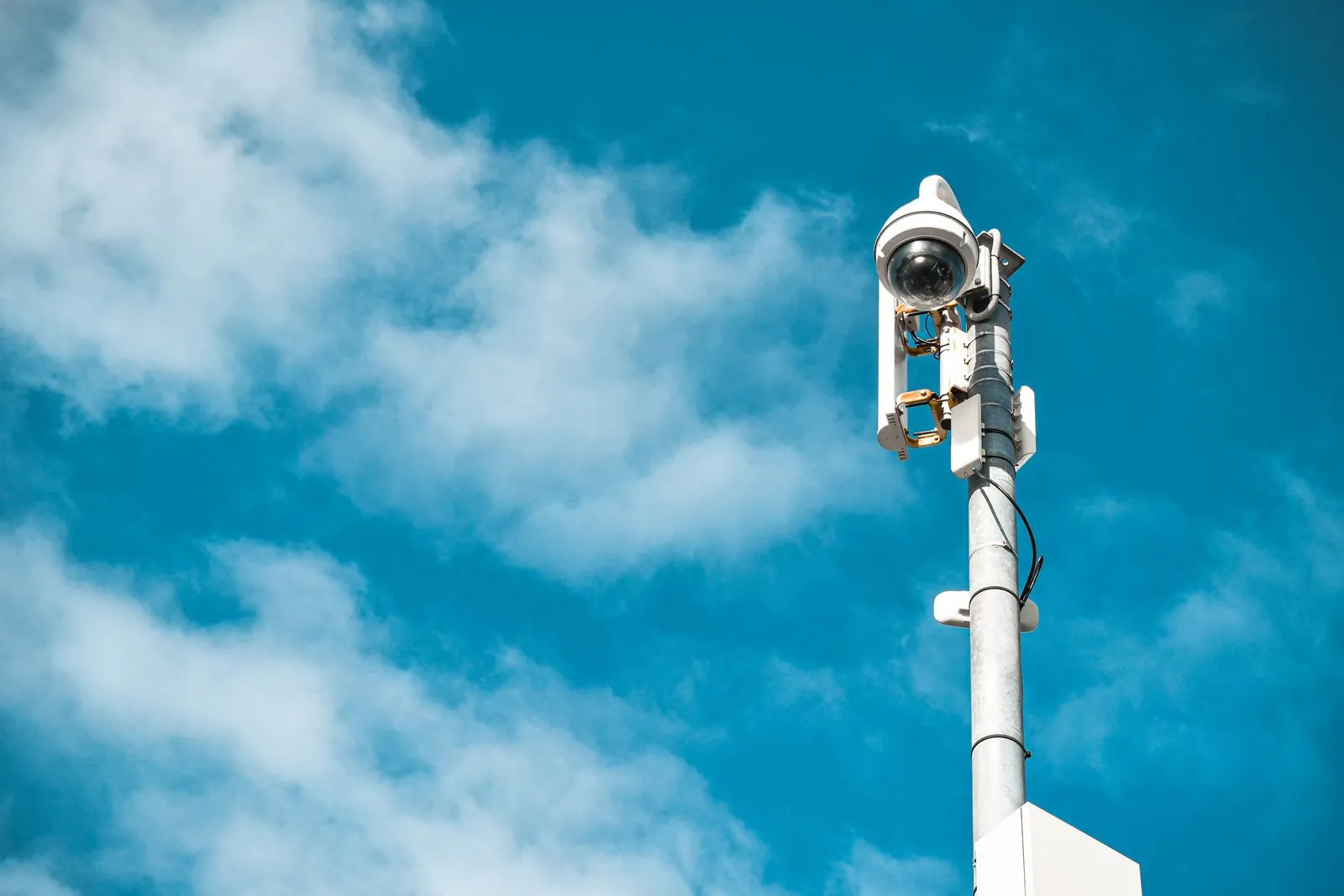

Lo segundo es la cámara de exterior alimentada con cable de interior. La cubierta se cristaliza con el sol, entra agua por el conector, y la falla aparece cuando llueve fuerte, que es exactamente el día en que quieres que la cámara sirva.

Lo tercero es el cable CCA. Aguanta datos, no aguanta corriente, y lo delata el mismo síntoma: funciona de día y se cae de noche, cuando las cámaras encienden sus infrarrojos y piden más watts. Por eso certificamos antes de entregar, para que el PoE no descubra por su cuenta lo que el cable no era.

Preguntas frecuentes sobre Power over Ethernet

¿Qué es PoE en pocas palabras?

Es la tecnología que permite que un cable de red lleve datos y electricidad al mismo tiempo, así que una cámara o un access point funcionan con un solo cable.

¿Cuánta distancia alcanza el PoE?

Los mismos 100 metros que la norma fija para un enlace de cobre, contando los cables de parcheo. Para llegar más lejos se usa un extensor PoE o se acerca el equipo con fibra óptica hasta un switch intermedio.

¿Puedo conectar una computadora a un puerto PoE?

Sí, sin riesgo. El switch negocia antes de energizar y solo manda corriente si detecta un equipo compatible. La excepción es el PoE pasivo, que manda voltaje siempre y sí puede dañar equipo.

¿Qué pasa si conecto más cámaras de las que aguanta el presupuesto PoE?

El switch corta la energía en los puertos de menor prioridad, casi siempre sin avisar, y esos equipos se reinician en ciclo. La solución es sumar los watts antes de comprar.

¿Necesito cable especial para PoE?

Necesitas cable de cobre de verdad, de la categoría correcta y bien instalado. Para instalaciones nuevas que llevarán PoE se recomienda Cat6A o superior, y evitar manojos muy grandes para que el calor no degrade la señal.
